氣壓解鎖
解鎖壓力: 最小8 bar - 最大 12 bar
增壓壓力:最小 5 bar - 最大 6 bar
表面及活塞硬化處理
重復定位精度 < 0.005 mm。
氣壓解鎖
解鎖壓力: 最小8 bar - 最大 12 bar
增壓壓力:最小 5 bar - 最大 6 bar
表面及活塞硬化處理
重復定位精度 < 0.005 mm。
零點定位系統用于減少更換工裝的時間,可在金屬切削和非切削等各領域中使用,也可用于食品工業,化工和制藥工業中使用。需要很小的空間,總高度低。
說明:

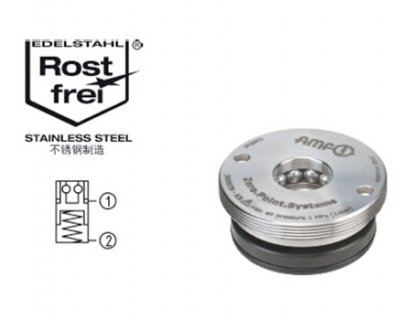

內置安裝型零點定位器具有夾緊力和拉緊力高等優點。通過氣壓解鎖(1),通過彈簧力進行機械鎖緊。為了獲得更大的夾緊力,可提供增壓氣壓(2)。鎖緊狀態下可以隨時切斷壓力源,因?yàn)檎fi緊時不需要通壓力。接觸面為零點定位器的上表面。需要時建議使用氣壓增壓泵(樣本第54頁)。
這種零點定位器有兩個接口:
1x氣壓解鎖接口 (1) / 1x 氣壓增壓接口(2)。為使安裝簡便,我們建議采用AMF專用扳手No.41046
需要請索取:
- 安裝圖紙
訂貨號 | 尺寸 | 夾緊力可達[kN] | 拉緊力[kN] | 重量[Kg] |
305979 | K5 | 1,5 | 13 | 150 |

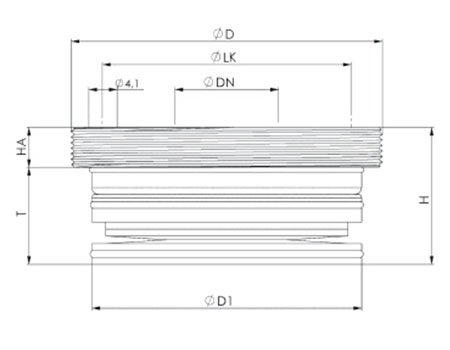

訂貨號 | 尺寸 | dia. D | dia. DN | dia. D1 | H | HA | dia.LK | T |
305979 | K5 | M45 x 1 | 15 | 39 | 19,8 | 5,8 | 36 | 14 |
