No. 6107HA-20-07
帶中心鎖緊檢測的內置安裝型
自動化零點定位器
液壓解鎖
氣壓自動除屑
解鎖壓力：60bar-70bar
表面及活塞硬化處理
重復定位精度<0.005mm
帶鎖緊檢測（氣壓）和間隙檢測（氣壓）。
No. 6107HA-20-07
帶中心鎖緊檢測的內置安裝型
自動化零點定位器
液壓解鎖
氣壓自動除屑
解鎖壓力：60bar-70bar
表面及活塞硬化處理
重復定位精度<0.005mm
帶鎖緊檢測（氣壓）和間隙檢測（氣壓）。
設計特點：
帶自動收縮防塵蓋，自動除屑，間隙檢測和鎖緊檢測。
應用領域：
零點定位系統在自動化解決方案中應用，可減少更換工裝的時間，可在金屬
切削和非切削等各種領域中使用，也可用于食品工業，化工和制藥工業中使用。
說明：
自動收縮防塵蓋和氣壓表面自動除塵。
鎖緊感應：接頭在位，氣壓保持恒定，接頭離位，氣壓為零。
間隙感應：通過壓縮空氣噴出來實現。托盤與零點定位器無間隙時壓力恒定。
通過氣壓解鎖（1），通過彈簧進行機械鎖緊。鎖緊狀態下可以隨時切斷壓力源，
因為正常鎖緊時不需要通過壓力。

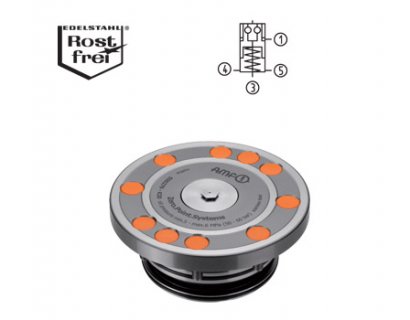

這種零點定位器有4個接口：
1x 液壓解鎖接口（1），1x自動除屑和間隙感應供氣口（3）。
1x 氣壓鎖緊感應輸入接口（4）
1x 氣壓鎖緊感應輸出接口（5）
| 訂貨號 | 尺寸 | 夾緊力可達[kN] | 拉緊力[kN] | 吹屑 | 重量[Kg] |
| 550279 | K20 | 20 | 55 | √ | 1,4 |

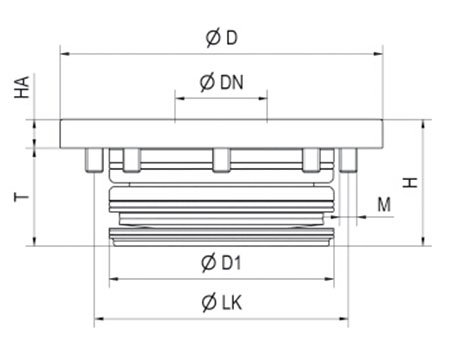

| 訂貨號 | 尺寸 | dia. D | dia. DN | dia. D1 | dia.LK | H | HA | M | T |
| 550279 | K20 | 112 | 32 | 78 | 88 | 44 | 10 | M6 | 34 |
