雙作用
最大液壓250bar
最小液壓10bar
設計特點：
雙作用自定心夾持，具有兩個夾持定位點。
所有部件采用硬化滲氮處理的高強度鋼材。內置式供油。
應用領域：
用于需要以內孔定心并夾持的零件加工，該油缸可以通過螺栓之間安裝到夾具基板，并通過O型圈密封進行供油。
| 訂貨號 | 型號 | 夾持力[kN] 100bar | 夾持力[kN] 250bar | 夾緊點 | 夾持范圍 φN-1 | 行程 H [mm] | 重復定位精度 [mm] | 螺栓 φ D1 [mm] | 重量 [g] |
| 328799 | 6974-2054 | 3.2 | 8.0 | 2 | 54-62 | 4.0 | ±0,02 | 12 | 1754 |
| 328831 | 6974-2061 | 3.2 | 8.0 | 2 | 61-69 | 4.0 | ±0,02 | 12 | 1754 |
| 328864 | 6974-2068 | 3.2 | 8.0 | 2 | 68-76 | 4.0 | ±0,02 | 12 | 1754 |
| 327619 | 6974-2076 | 5.0 | 12.5 | 2 | 76-84 | 5.2 | ±0.02 | 14 | 1754 |
| 328872 | 6974-2083 | 5.0 | 12.5 | 2 | 83-91 | 5.2 | ±0.02 | 14 | 1754 |
| 328914 | 6974-2090 | 5.0 | 12.5 | 2 | 90-98 | 5.2 | ±0.02 | 14 | 1754 |
| 329029 | 6974-2098 | 8.0 | 20.0 | 2 | 98-109 | 6.9 | ±0.02 | 18 | 3434 |
| 329060 | 6974-2109 | 8.0 | 20.0 | 2 | 109-120 | 6.9 | ±0.02 | 18 | 3597 |
| 329102 | 6974-2119 | 8.0 | 20.0 | 2 | 119-130 | 6.9 | ±0.02 | 18 | 3761 |

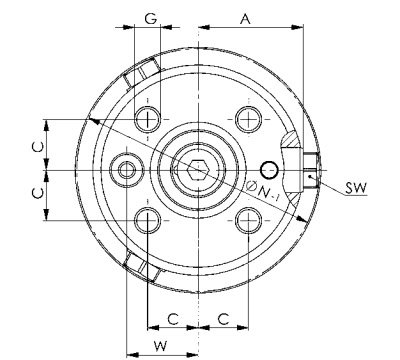

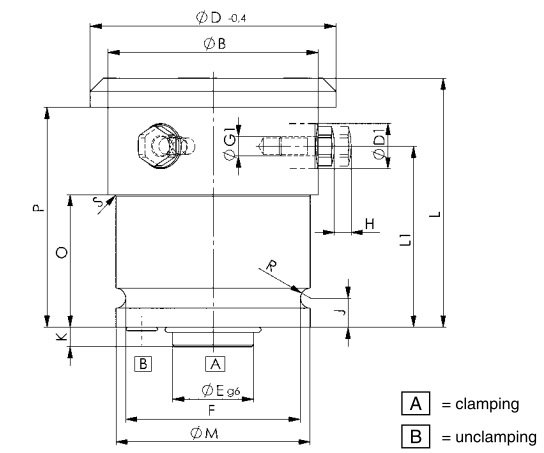

尺寸詳情請咨詢我們。
